铜合金
材料介绍
铜的密度为8.9g/cm3，常用的有黄铜、青铜、紫铜等。
紫铜：即纯铜，导热、导电性能好，较软，可塑性极好，具有较高的延展性，易于热压和冷压加工。常用牌号T2；
黄铜：铜锌合金，塑性良好，耐腐蚀，易于切削加工。常用牌号H62；
青铜：铜锡合金，耐腐蚀，抗疲劳性好，具有良好的弹性。
机械性能
紫铜：抗拉强度≥215MPa，延伸率≥30%，导电率接近100%；
黄铜：抗拉强度295~355MPa，屈服强度≥150MPa，延伸率≥30%。
冷加工可做轧制、拉伸和冲压等工艺；热加工可做热锻、热轧；成型性良好，易于切削、折弯和成型；可焊接。
表面处理
铜及铜合金电镀性能好，可镀铬、镍，增强耐腐蚀性；还可做抛光、喷漆、喷塑、钝化等。
应用范围
- 紫铜多用于工业线缆、电子开关、接插件及印刷电路板等；
- 黄铜可用于机械制造、电子行业如制作电气连接件、接线端子等，以及日用五金如锁具、装饰件等；
- 青铜常作为弹性材料制作弹片、弹簧等。
不锈钢
材料介绍
不锈钢具有良好的力学性能，如高强度和塑性，耐腐蚀性较好，易于焊接，具有良好的可加工性。其组分中通常添加铬来增强其抗氧化性和耐腐蚀性。
机械性能
抗拉强度可达到5001000MPa，屈服强度200800MPa，延伸率较好，奥氏体不锈钢约40%~60%。
常见牌号
301：延展性好，可用于成型产品，焊接性和抗疲劳性良好；
302：耐腐蚀性与304相当，含碳量相对高，因此强度更高；
303：添加了少量的硫、磷，更容易切削加工；
304(06Cr19Ni10)：通用型，耐腐蚀、易加工，应用最广泛，常用于食品设备、厨具、建筑装饰等；
316(06Cr17Ni12Mo2)：食品级，耐盐雾和化学腐蚀，常用于医疗器械、厨具等；
表面处理
- 不易电镀，如果要做电镀需要先喷砂增加附着力
- 可做喷漆、电泳、喷砂、钝化等
热轧板
高温轧制成型，表面有氧化皮（较粗糙）；成本低，但尺寸精度和表面质量较差。
常见牌号：Q235（普通碳素钢）
冲压性较差，适合简单折弯，焊接性能良好
从外观区分镀锌板、冷轧板和热轧板
镀锌板表面有银白色镀层，有花纹
冷轧板表面呈金属原色，较光滑，易生锈如未做防锈处理可能局部出现锈点
热轧板表面有灰黑色氧化皮，触感不光滑，易生锈
冷轧钢板
材料介绍
属普通碳素钢，含碳量≤0.12%，是热轧板经冷轧工艺制成的薄板或钢带，其表面光滑、无氧化皮，尺寸精度高；表面无镀层，需后续防锈处理（如喷涂、电镀等）。常用牌号SPCC。
机械性能
抗拉强度在270MPa~410MPa之间，屈服强度205MPa以上，伸长率可达28%以上，具有良好的延展性；
具有良好的焊接性能，可以使用各种焊接方法；
成型性较好，适合复杂成型，如冲压、拉伸、折弯等。

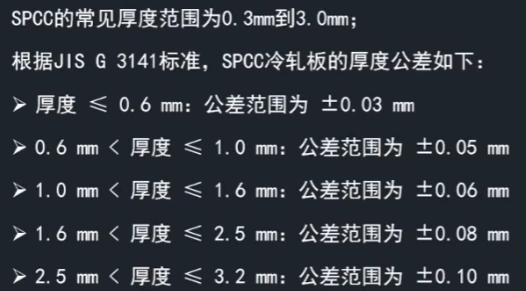

厚度精度
表面处理
喷漆、喷塑、镀锌、磷化、钝化等
应用范围
- 常用于汽车车身、底盘等部件；
- 冰箱空调等家电及电子产品的外壳等。
热镀锌钢板
材料介绍
热镀锌板是将冷轧钢板浸入熔融的锌液中，使板材表面形成均匀且致密的锌层，以达到防腐蚀效果。
表面锌花较大，批量一致性差。
常用牌号：SGCC。
机械性能
抗拉强度：270500MPa，屈服强度：140300MPa，延伸率20~30%。
SGCC具有较好的冲压性能，适用于各种冲压成型工艺；
可焊接，由于锌层的存在，焊接时需要注意控制焊接参数，以避免锌层对焊接质量的影响。
表面处理
做内部件时可不做处理；可使用铬酸盐钝化处理，进一步提高防腐蚀性能；还可做油漆、磷化处理。
应用范围
- 建筑领域：屋顶板、通风管道等；
- 家电：冰箱、洗衣机、空调外壳等；
- 电气设备：电气柜、配电箱等
电镀锌钢板
材料介绍
电镀锌板是通过在冷轧钢板表面电镀一层锌层制成，又称电解板，俗称白铁皮。牌号SECC。
镀层较薄，且均匀致密，抗腐蚀性不如热镀锌板，但批量一致性更好，可靠性更高。
机械性能
抗拉强度≥270MPa，屈服强度≥140MPa，拉伸率≥35%；
冲压性能良好，适合各种冲压成型工艺
表面处理
做内部件时可不做处理；可使用铬酸盐钝化处理，进一步提高防腐蚀性能；还可做油漆、磷化处理。
应用范围
- 家电行业：冰箱、洗衣机等家电的外壳；
- 电子产品外壳、电源外壳等
铝合金
材料介绍
金属铝密度约为2.7g/cm3，质轻，熔点660℃左右。具有良好的导热性、导电性，延展性较好，且表面自带一层致密的氧化膜，耐腐蚀性好。
常见牌号
1系纯铝，铝含量99%以上，机械强度低，抗拉强度80150MPa，延伸率30%40%，导电性能良好；
2系铝铜合金，铜含量3%5%，硬度较高，强度好，抗拉强度300500MPa，适合切削加工，但耐腐蚀性较差。常用牌号2024、2A12；
3系铝锰合金，锰含量1%1.5%，机械强度适中，抗拉强度150300MPa。常用牌号3003、3A21；
4系铝硅合金，硅含量4%~12%，强度中等，熔点低，焊接性好。常用牌号4043，用作焊丝；
5系铝镁合金，镁含量3%5%，强度中等，抗拉强度200400MPa。常用牌号5052、5083、5A06；
6系铝镁硅合金，综合性能较好，抗拉强度200~350MPa，易挤压成型。常用牌号6061、6063、6082；
7系铝锌合金，超高强度，抗拉强度500~700MPa。常用牌号7075、7050，用作航空材料。
铝合金的热处理和加工状态
铝合金的机械性能还受到热处理和加工状态显著影响。
铝合金的热处理工艺包括退火、固溶处理、时效处理、淬火等，能提高强度、硬度、韧性和耐腐蚀性等。1、3、5系铝合金不能热处理，仅能通过退火或加工硬化调整性能。
常用的热处理代号有O、H、T等：
O表示退火态，具有较低的强度，获得高延展性，适合用于深拉伸件，如5052-O；
H表示加工硬化状态，通过冷加工硬化，获得较高的硬度，H后面的数字表示加工硬化程度，如H22、H32等，数字越大，加工硬化程度越高；
T表示经过热处理获得的状态，后面的数字表示不同的热处理方式，如T4表示经过固溶和自然时效处理，以增加延展性；T5表示高温成型后冷却并进行人工时效，以强化硬度和强度；T6表示经过固溶处理后进行人工时效，获得高强度和良好的机械性能。
表面处理
喷涂、喷砂、阳极氧化、拉丝、镭雕等，不适合电镀
